碳膜、金屬膜、金屬氧化物膜的電阻與繞組電阻的區別

碳膜、金屬膜、金屬氧化物膜的電阻與繞組電阻的區別

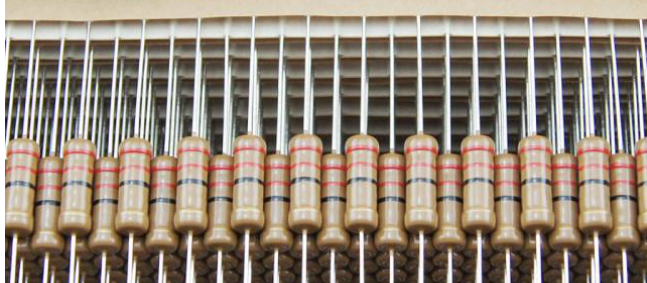

碳膜電阻器

碳膜電阻器曾經是電子、電器和信息產品中使用最廣泛的電阻器，具有最便宜的價格和高質量的穩定性和可靠性。由于其引線型電阻器便于手動安裝和維護，也是引線電阻器中最便宜的，因此它現在通常用于低端產品，如電源、適配器，或早期設計的低價值產品。

碳膜電阻器是早期常用的電阻器。采用真空噴涂技術，在陶瓷棒上噴涂一層碳膜，然后將碳膜外層加工切割成螺旋圖案。電阻值是根據螺旋圖案的數量來確定的。螺旋圖案越多，阻力值就越大。最后，外層涂上環氧樹脂進行密封和保護。碳膜電阻器仍然廣泛應用于各種產品中，是目前電子、電器、設備和信息產品中最基本的部件。

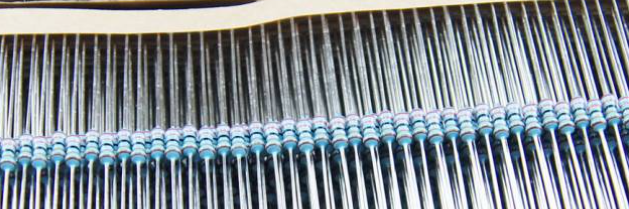

金屬膜電阻

金屬膜電阻器是迄今為止廣泛使用的電阻器，具有精度高、性能穩定、結構簡單、重量輕等特點。金屬膜電阻器是使用特殊金屬或合金作為電阻材料，并通過真空蒸發或?yàn)R射在陶瓷或玻璃上形成電阻膜層的電阻器。這種類型的電阻器通常通過真空蒸發工藝生產，該工藝包括在真空中加熱合金并蒸發合金以在陶瓷棒的表面上形成導電金屬膜。電阻值可以通過開槽和改變金屬膜的厚度來控制。其耐熱性、噪聲電位、溫度系數和電壓系數等電學性能優于碳膜電阻器。

金屬膜電阻器的制造工藝相對靈活。不僅可以調節其材料成分和膜厚度，還可以通過凹槽調節電阻值，從而可以制造出性能良好、電阻值范圍廣的電阻器。與碳膜電阻器相比，它們體積小、噪聲低、穩定性好，但成本較高。它經常被廣泛用作精度高、穩定性好的電阻器，也常用于各種無線電電子設備中。

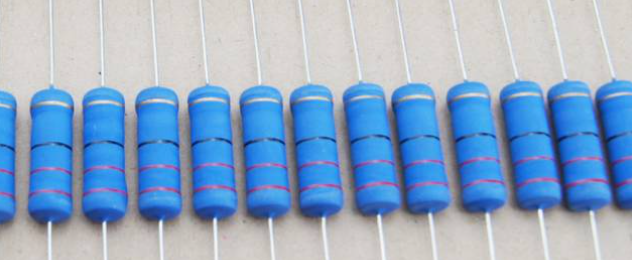

金屬氧化物膜電阻器

金屬氧化物膜是通過將金屬鹽溶液噴射到熱陶瓷骨架上進行分解和沉積而形成的。它的形狀與金屬膜的電阻相似。它具有比金屬膜更好的抗氧化性，并具有優異的脈沖過載特性和機械性能，但其電阻范圍小，溫度系數大。

金屬氧化物膜電阻器的電阻范圍為1Ω至200kΩ。這種電阻器是由可水解的金屬鹽溶液（如四氯化錫和三氯化銻）在熱玻璃或陶瓷表面分解和沉積而成。隨著制造條件的不同，電阻器的性能也有很大的差異。
金屬氧化物膜電阻的主要特點是耐高溫，工作溫度范圍為+140~235℃，可在短時間內過載使用；電阻溫度系數為±3×10-4/℃；化學穩定性好。低功率電阻器的電阻值不超過100千歐姆，因此其應用范圍有限，但可以作為金屬膜電阻器低電阻部分的補充。

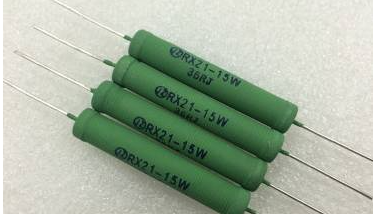

繞組電阻

它是由康銅或鎳鉻合金電阻絲纏繞在陶瓷框架上制成的。其特點是工作穩定，耐熱性好，誤差范圍小，適用于大功率應用。額定功率一般在1瓦以上。線繞電阻器具有可靠性高、穩定性好、無非線性、電流噪聲低、溫度低、電壓系數低等優點。值得注意的是，線繞電阻器具有電感和電容效應，通常不適用于50kHz以上的頻率。由于趨膚效應，線繞電阻器的電阻值通常隨頻率而增加。精密固定繞線電阻器具有精確的電阻值和非常高的穩定性。功率型線繞電阻器可以承受比穩態工作電壓高得多的脈沖電壓，但在使用過程中應適當降低額定值。為了確保電路的長期可靠性，設計應允許線繞電阻器有一定的電阻公差：精密線繞電阻器為±0.4%；功率型繞線電阻為±1.5%。
